Pressenart | Linearwirkende Pneumatikpresse |
---|---|
Betätigungsart | Mit Steuerung (optional) |
Ausladung | 160 mm |
Einbauhöhe verstellbar | 100 mm - 320 mm |
Hublänge | 0 bis 40 (60 mm and 80 mm optional) |
Presskraft / Betriebsdruck | |
Krafterzeugung | Pneumatikzylinder |
Betriebsdruck | 3-7 bar |
Aufnahmebohrung | Ø 15 H7 |
Werkzeugklemmung | Abnehmbares Klemmstück |
Führungsart verdrehgesichert | Prismenführung |
Führung spielfrei einstellbar | Durch Stellleisten |
Höhenverstellung Führungsteil | Handkurbel |
Befestigung Führungsteil je Schraube | 120 Nm |
Pneumatische Anschlussleitung | 1/4'' |
Zweihand-Sicherheitssteuerung ES06 | Optional |
Zweihand-Sicherheitssteuerung ZS06 | Optional |
Zweihand-Sicherheitssteuerung ES07 | Optional |
Zweihand-Sicherheitssteuerung ZS07 | Optional |
Zweihand-Sicherheitssteuerung Spice Flex | Optional |
Standardfarbe | RAL 7035 |
Gewicht | 92 kg |
Standfuß

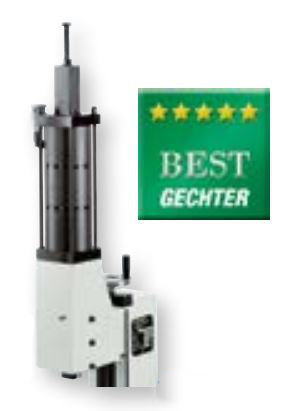

Presse Standard Hub 40 mm
Hublänge 60 mm
Hublänge 80 mm
Hublänge Sonder auf Anfrage

Standard Presse mit vergrößerter Ausladung

Standard Presse mit vergrößerter Einbauhöhe
Zubehör
Fußtaster verdrahtet mit Steckanschluss für SpiceFlex

Pressenunterbau H ca. 800 x B 690 x T 565 mm mit Maschinenlagerungselementen verstellbar

Pressenunterbau H ca. 700 x B 690 x T 565 mm mit Maschinenlagerungselementen verstellbar

Ablagetisch zum seitlichen Anbau an den Presssunterbau links, höchenverstellbar

Ablagetisch zum seitlichen Anbau an den Presssunterbau rechts, höchenverstellbar

Drosselventiel zur Hub-Geschwindigkeitsregulierung

Absinksicherung HGL für Werkzeuge ab 15 kg

Rundtischwechselteller mit Bohrung nur mit RT.
Einspannzapfen ohne Bund

Zweihandsicherheitssteuerung ZS07
Einspannzapfen mit Bund

Zweihandsicherheitssteuerung ES07

SpiceFlex modular
Rundtisch 2-24 Teilung, passend zu Pressen mit SpiceFlex Steuerung
Schiebetisch

Hochbelastbarer Schiebetisch, mechanisch

Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen

Hochbelastbarer Schiebetisch, mechanisch mit elektropneumatischer Ansteuerung
![]()
Einzigartig bei GECHTER
Spielfrei einstellbare Prismenführung. Klemmstück nach vorn abnehmbar, Einspannzapfen wird nicht beschädigt.
|
2x DIN 650 M8x10 |
