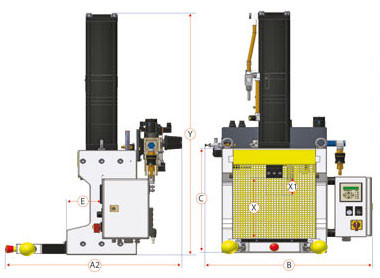

| A2 | 756 |
| B | 720 |
| C | 522 |
| D | 353 |
| E | 150 |
| X | 303 |
| Y |
1207 |
| Pressenart | Hydropneumatische H Ständerpresse |
|---|---|
| Betätigungsart | Mit Steuerung ( optional ) |
| Einbauhöhe | 303 mm |
| Einbaubreite | 353 mm |
| Hublänge davon Krafthub | 50 mm / 6 mm (Optionen möglich) |
| Presskraft Krafthub | 150 kN |
| Presskraft Zustellhub | 6,5 kN |
| Abziehkraft Rückhub | 6,2 kN |
| Krafterzeugung | Hydropneumatikzylinder |
| Betriebsdruck | 6 bar |
| Aufnahmebohrung | Ø 25 H7 |
| Werkzeugklemmung | Abnehmbares Klemmstück |
| Führungsart verdrehgesichert | Säulenführung |
| Pneumatische Anschlussleitung | 1/2'' |
| Zweihand-Sicherheitssteuerung ES06 | Optional |
| Zweihand-Sicherheitssteuerung ZS06 | Optional |
| Zweihand-Sicherheitssteuerung Spice Flex | Optional |
| Standardfarbe | RAL 7035 |
| Gewicht | 420 kg |
Standfuß
X1 = Hub 100 mm davon Krafthub 6 mm
X1 = Hub 50 mm davon Krafthub 12 mm
X1 = Hub 100 mm davon Krafthub 12 mm Hublänge Sonder auf Anfrage
X1 = Hub 50 mm davon Krafthub 6 mm
Zubehör
Fußtaster verdrahtet mit Steckanschluss für SpiceFlex
Pressenunterbau H ca. 800 x B 690 x T 565 mm mit Maschinenlagerungselementen verstellbar
Pressenunterbau H ca. 700 x B 690 x T 565 mm mit Maschinenlagerungselementen verstellbar
Ablagetisch zum seitlichen Anbau an den Presssunterbau links, höchenverstellbar
Ablagetisch zum seitlichen Anbau an den Presssunterbau rechts, höchenverstellbar
Zweihandsicherheitssteuerung ES07
SpiceFlex modular
